Fortrac
Panel

Stützwände einfach und schnell mit Beton-Fertigteilen

Im Vergleich zu konventionellen Bauweisen sparen Sie mit Fortrac Panel Systemlösungen Bauzeit durch den
Wegfall aufwendiger Gründungen, den schnellen Aufbau des geogitterbewehrten Erdkörpers und die einfache Installation vorkonfektionierter Betonteile. Je nach Anforderung können die Betonfertigteile aktiv zur Gesamtstatik der Stützkonstruktion, wie z. B. eines Widerlagers, beitragen oder zeitversetzt an den bewehrten Erdkörper angebaut/vorgehängt werden. Bei der aktiven Bauweise werden die Facingelemente aktiv durch den Erddruck belastet und sind Schalungs- und Sichtelement zugleich. Beim passiven System hält das Geogitter den gesamten Erddruck, und das Betonfacing hat eine rein optische sowie schützende Funktion. Ein großer Vorteil der passiven Bauweise ist, dass Sie bei schwierigen Bodenverhältnissen mögliche Setzungen und Verformungen abwarten und die Betonfront zeitversetzt zur Stützkonstruktion installieren können. Unsere Ingenieure unterstützen Sie gerne bei der Auslegung der rückverankerten Stützwände.

Systemvorteile

  • Schneller Aufbau mit schlanken Betonfertigteilen

  • Wirtschaftliche Alternative zu reinen Betonlösungen

  • Geringer Personalaufwand und Einsatz weniger Baugeräte

  • Ausführung projektbezogen

  • mit statisch wirksamen oder rein optischen/schützenden Panels

  • Rückverankerte Spundwände sind ebenfalls möglich

Systemvarianten

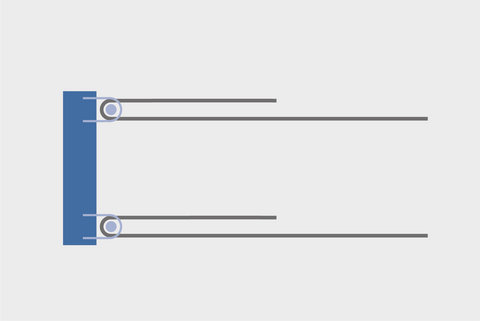

Aktive Ausführung

  • Panels sind Sichtelement und Schalung zugleich
  • Die Außenhaut ist Teil des Tragsystems
  • Schnelle Bauabwicklung (auch aufgrund großer Lagenabstände)
  • Weniger Geogitter/Geogitterlagen
  • Setzungen können durch Verbindungselemente kompensiert werden

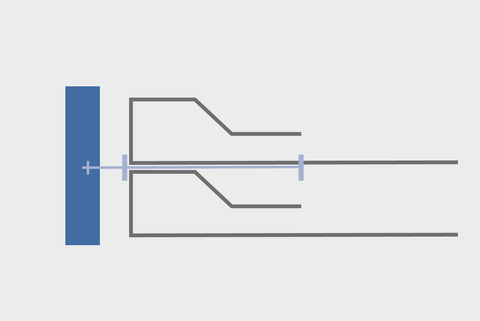

Passive Ausführung

  • Insbesondere bei setzungsempfindlichem Boden geeignet
  • Zwang- und verformungsfrei durch zeitversetzte Bauschritte
  • Setzungen können vorweggenommen werden, z. B. durch Vorbelastung
  • Beschädigungen an Panels haben keine Auswirkung auf die Standsicherheit
  • Austausch einzelner Panels im Schadensfall leicht möglich

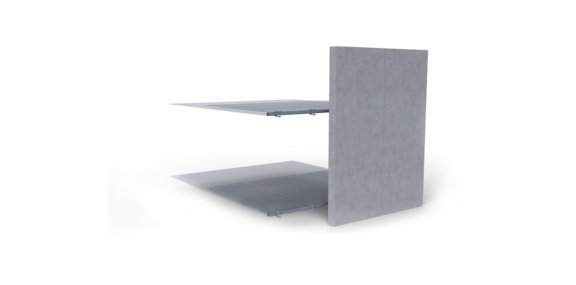

Komponenten-Baukasten
Alles für Ihre Panel Systemvariante
  • Verbundflexibles Fortrac Geogitter
  • Vliesstoff als Riesel-/Erosionsschutz

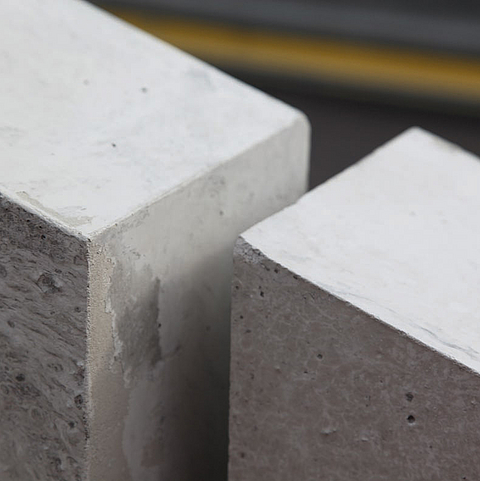

  • Fertigbetonplatte mit/ohne einbetoniertem Ankopplungselement

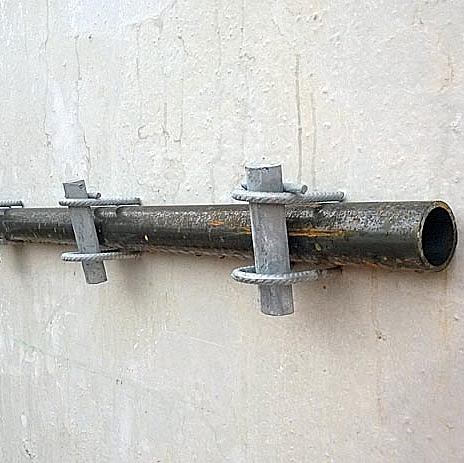

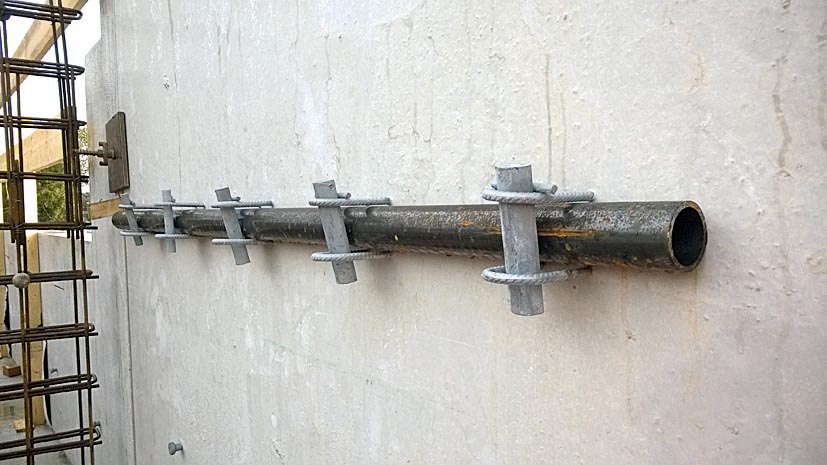

  • Verbindungselemente für aktives Facing

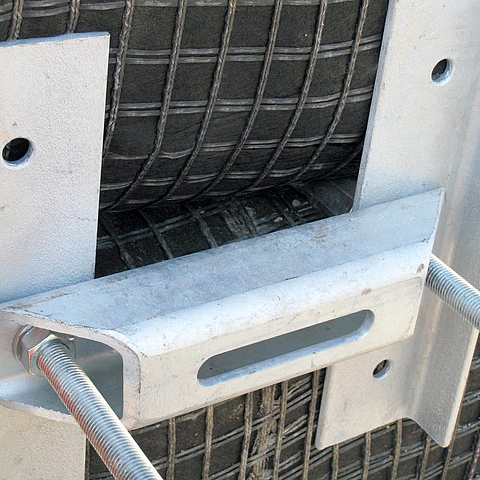

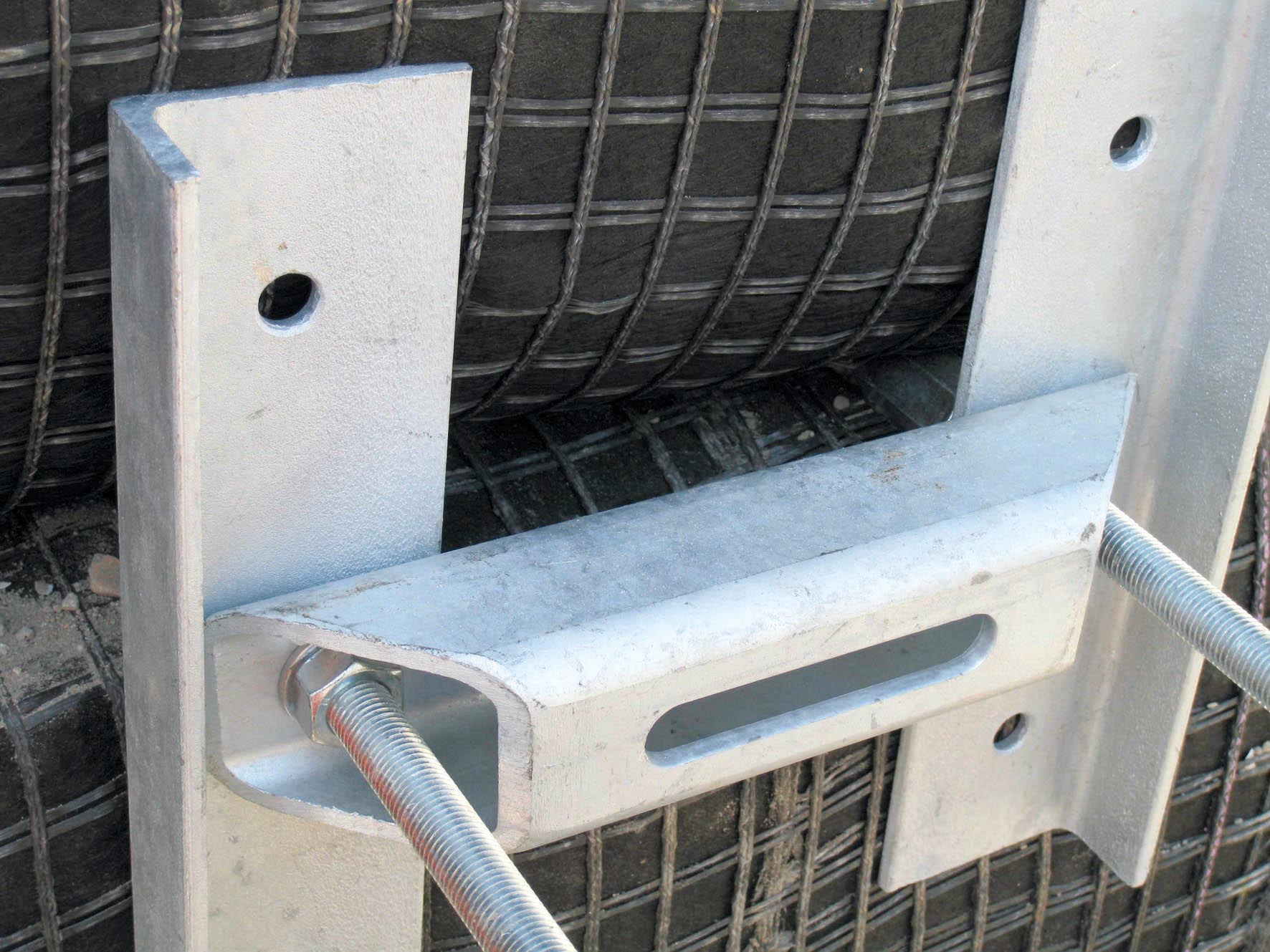

  • Verbindungselemente für passives Facing
  • Verlorene oder temporäre Schalung für passives Facing
