Cogatec^® Doppelmembrangasspeicher

Optimales Speichervolumen für Ihre Biogasanlage

Der Cogatec Doppelmembrangasspeicher ist das ideale Biogasdach für das Speichern von Biogas. Die Geometrie der verschiedenen Kugelformen sorgt für die Ausschöpfung des optimalen Gasspeichervolumens. Die Überwachung erfolgt dabei durch unser Laser-Messsystem, das dem aktuellen Stand der Technik entspricht. Durch unser System kann eine flexible Betriebsweise ermöglicht werden.

Das Dachsystem, konzipiert für Biogasanlagen, landwirtschaftliche Betriebe sowie Klär- und Industrieanlagen, besteht aus zwei separaten, modern verschweißten Polyestermembranen, die beidseitig PVC-beschichtet sind. Die verwendeten Gewebe überzeugen durch ihre niedrige Gasdurchlässigkeit, sehr hohe UV-Stabilität und die spezielle, schmutzabweisende Deckschicht. Die Außenmembran des Doppelmembrangasspeichers nimmt die statischen Lasten auf, die durch Wind- und Schneelasten entstehen. Hierdurch kann die Innenmembran annähernd drucklos betrieben und dadurch eine längere Lebensdauer ermöglicht werden. Unsere Membranen werden im Klemmbereich mit einem Keder versehen, der die auftretenden Kräfte von Witterungseinflüssen form- und kraftschlüssig in die Verankerungsklemmschiene ableitet.

Optimiertes Gasspeichervolumen

Unsere innovative Dachkonstruktion ermöglicht durch einen idealen Abstand der Außen- und Innenmembrane, sowie einer separaten Befestigung der Gurtspannkonstruktion an der Behälterinnenwand ein optimiertes Gasspeichervolumen.

Förderfähig dank integrierter Isolierung

Wir bieten unterschiedliche Isolationsmöglichkeiten für Ihren Doppelmembrangasspeicher an, hierfür gibt es bis zu 40% Förderung.

Spezielle Auslegung für Flexbetrieb

Bei unseren Doppelmembrangasspeichern wird die Auslegung und Berechnung des Stützluftsystems standardmäßig projektbezogen durchgeführt. Dies unterstützt insbesondere den Flex-Betrieb.

Engineered von Biogasexperten

Unsere jahrelange Erfahrung bei der Planung, Herstellung und Realisierung von Biogasprojekten macht uns zu Experten auf diesem Gebiet.

TRAS 120 konform

Unsere Doppelmembrangasspeicher erfüllen die Anforderungen der TRAS 120.

Energieeffizienter Betrieb

Neben dem Stützluftventilator befindet sich ein Differenzdrucksensor zur Steuerung des Betriebsdrucks. Dieser ermöglicht eine bedarfsgerechte Steuerung des Stützluftventilators.

Produktvarianten

Doppelmembrangasspeicher

Der Cogatec Doppelmembrangasspeicher ist ein Dachsystem zur Speicherung von Biogas, das auf einen Behälter aufgesetzt wird. Das modern verschweißte Membrandach wird mittels Edelstahl-Klemmring auf der Behälterkrone angebracht. Um die Dichtigkeit der Klemmschienen zu gewährleisten, wird die Unterkonstruktion direkt an der Behälterinnenseite angebracht.

Konstruktion

(1) Außenmembran
(2) Innenmembran
(3) Über-/Unterdrucksicherung

(4) Abluftleitung mit Abluftklappe
(5) Gurtunterkonstruktion inkl. Spannnetz
(6) Mittelstützenüberhöhung mit Krone

(7) Inspektionsfenster
(8) Stützluftventilator
(9) Laser-Füllstandsmessung

Struktur des Cogatec Doppelmembrangasspeichers mit wichtigen Elementen und Ausrüstung

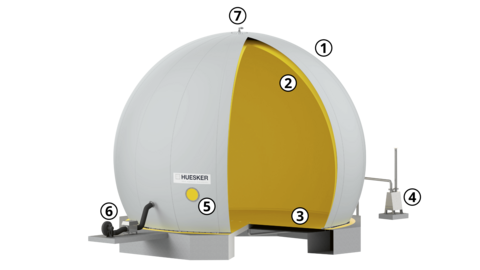

Doppelmembrangasspeicher auf Fundament

Der Cogatec Doppelmembrangasspeicher auf Fundament ist ein freistehender Biogasspeicher, bestehend aus drei Membranen. Der Gasraum der ¾-Kugel oder anderen Speicherhöhen wird dabei zwischen Innen- und Bodenmembran gebildet. Für die exakte Messung der Füllstandshöhe sorgt das optimierte Laser-Messsystem. Häufige Anwendungsbereiche sind ein zusätzliches Speichervolumen für Biogasanlagen (Reingasspeicher), Kläranlagenspeicher oder Industriespeicher für Prozessgase. Mit dieser Anwendung können je nach Speichergröße Betriebsdrücke bis zu 100 mbar gefahren werden.

Konstruktion

(1) Außenmembran
(2) Innenmembran
(3) Bodenmembran

(4) Überdrucksicherung
(5) Inspektionsfenster
(6) Stützluftventilator

(7) Laser-Füllstandsmessung

Doppelmembrangasspeicher – Sonderformen

Neben der Standardkugelform bieten wir die Doppelmembrangasspeicher auch in diversen Sonderformen an. Dazu zählen beispielsweise der Rechteckspeicher (erste Grafik), der auf einem rechteckigen, geschlossenen Container errichtet wird, oder eine Hybrid-¾-Kugel in Kombination mit einem Zylinder (zweite Grafik), die auf einem Betonfundament steht.

Konstruktion

(1) Außenmembran
(2) Innenmembran

(3) Bodenmembran
(4) Stützluftventilator

(5) Abluftleitung
(6) Laser-Füllstandsmessung

Rechteckspeicher für Doppelmembrangasspeicher auf geschlossenem Container

Doppelmembrangasspeicher in der Form einer Zigarre für individuelle Anforderungen

Technische Informationen

Europäische Hightech-PVC-Membranen, gewebeverstärkt
Durchmesser des Biogasdaches bis über 50 m möglich
Unterkonstruktion aus vorspannbarem Gurtsystem sowie aufliegendem Entschwefelungsnetz
Hohe Reißfestigkeit, angepasst an Ihr Membrandach, mit geringer Gasdurchlässigkeit und hoher UV-Stabilität
Zu- und Abluftleitungen aus Edelstahl-Rohren
Jede gewünschte Speicherhöhe ist realisierbar
Füllstandsmessung des Biogasspeichers mittels Laser

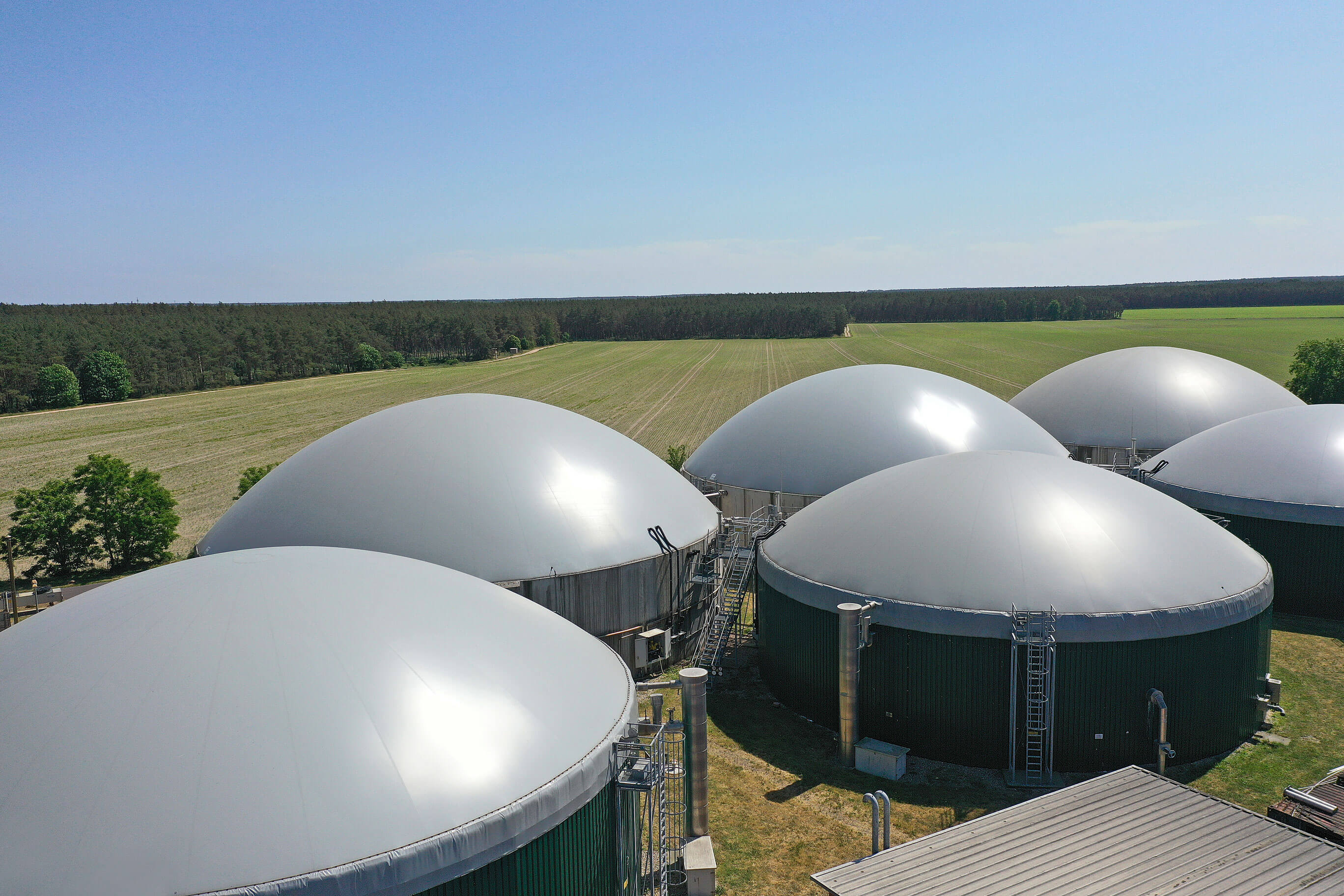

Doppelmembrandach, 8 Dächer, Cogatec, Durchmesser 24 m bis 30 m, Volumina 640 m³, 818 m³, 2.000 m³ — **Doppelmembrandach**
Stresow, DE
8 Dächer | Durchmesser von 24 m bis 30 m, Volumina von ca. 640 m³, 818 m³ oder 2.000 m³

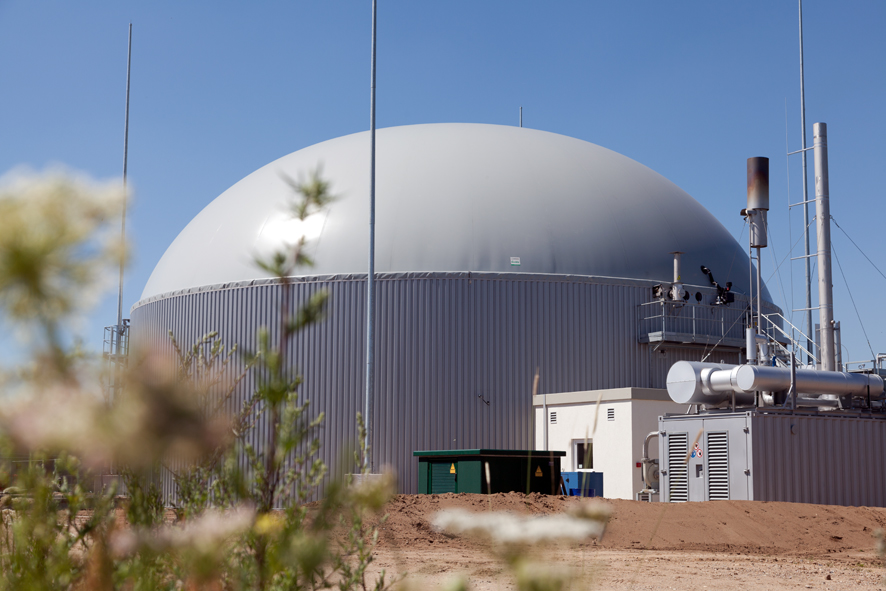

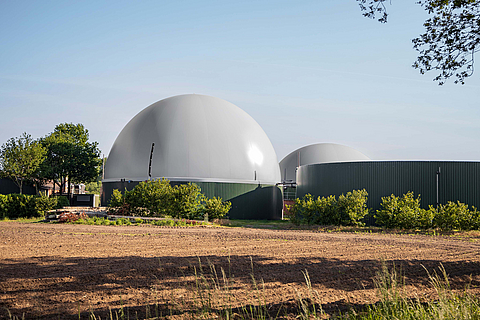

Doppelmembrangasspeicher für Biogas von Huesker — **Doppelmembrangasspeicher**
Priborn, DE

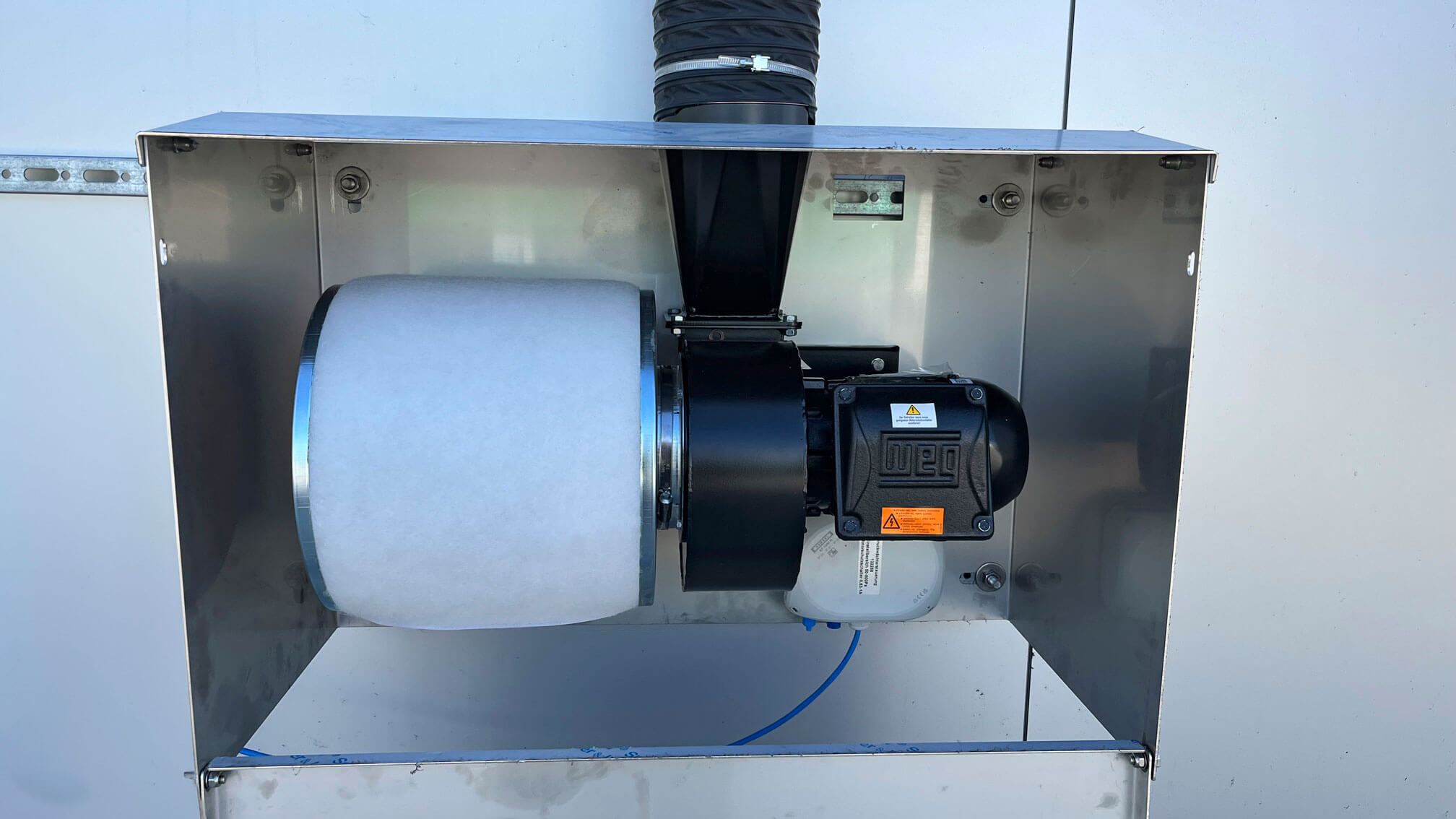

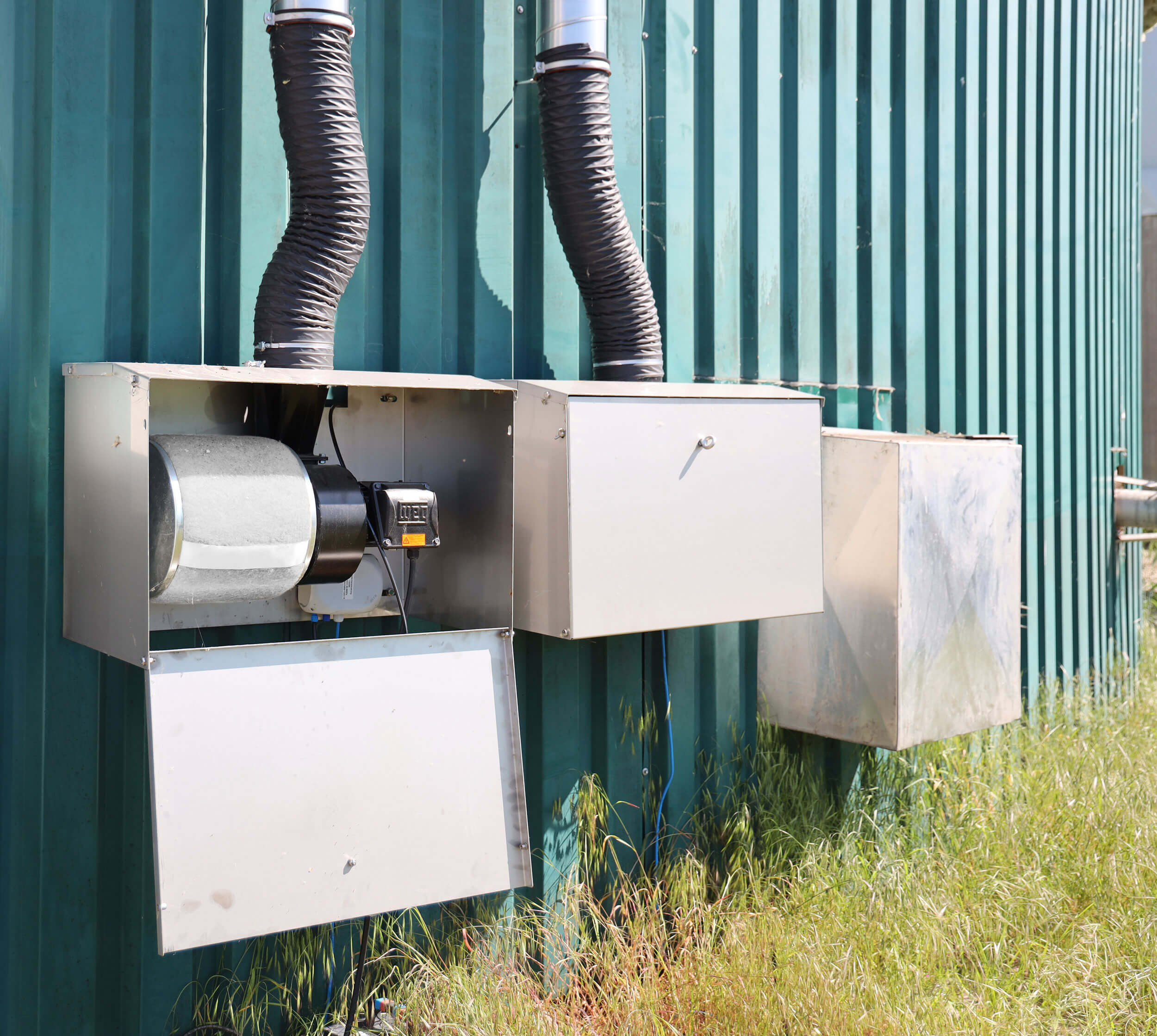

Stützluftventilator, Cogatec Doppelmembrandach — **Stützluftventilator**

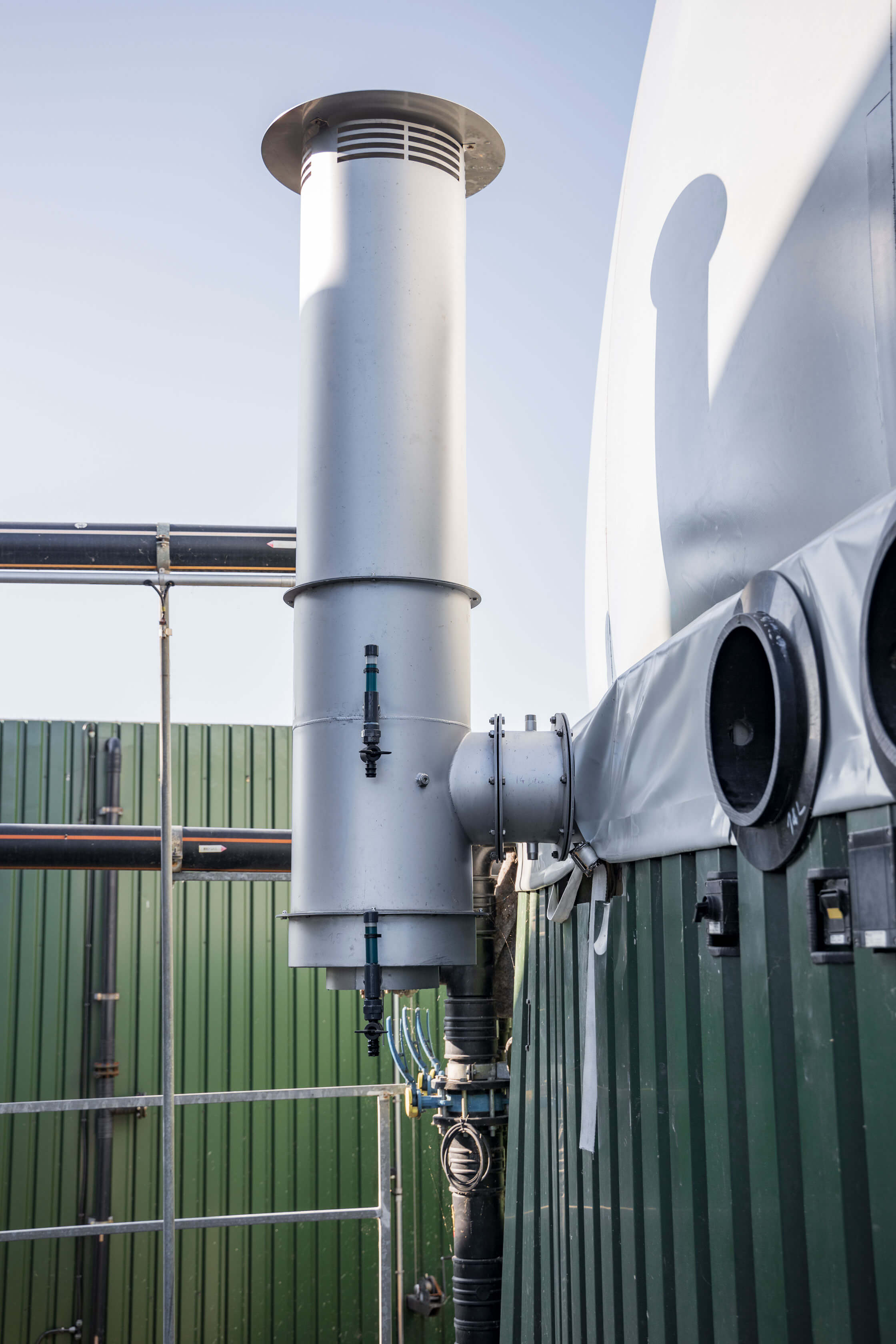

Über- und Unterdrucksicherung des Doppelmembrangasspeichers — **Über- und Unterdrucksicherung**

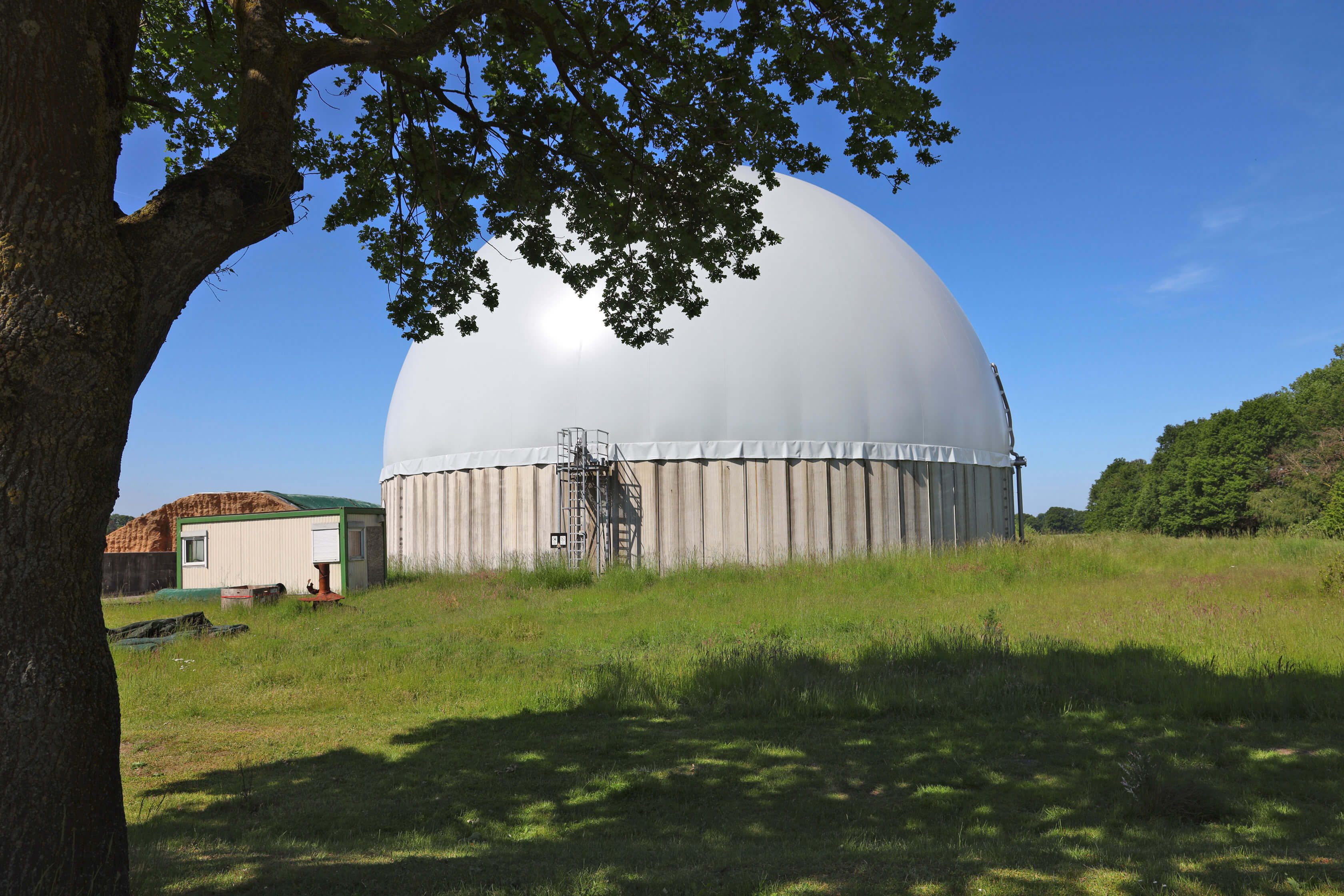

Doppelmembrangasspeicher, Cogatec, Durchmesser 31 m, Volumen 6.700 m³ — **Doppelmembrangasspeicher**
Steinhagen, DE
Durchmesser ca. 31 m, Volumen von ca. 6.700 m³

Doppelmembrandach, 5 Dächer, Cogatec, Durchmesser 31 m & 37 m, Volumina 1.234 m³ & 1.568 m³ — **Doppelmembrandach**
Barby, DE
5 Dächer | Durchmesser 31 m & 37 m, Volumina von ca. 1.234 m³ & 1.568 m³

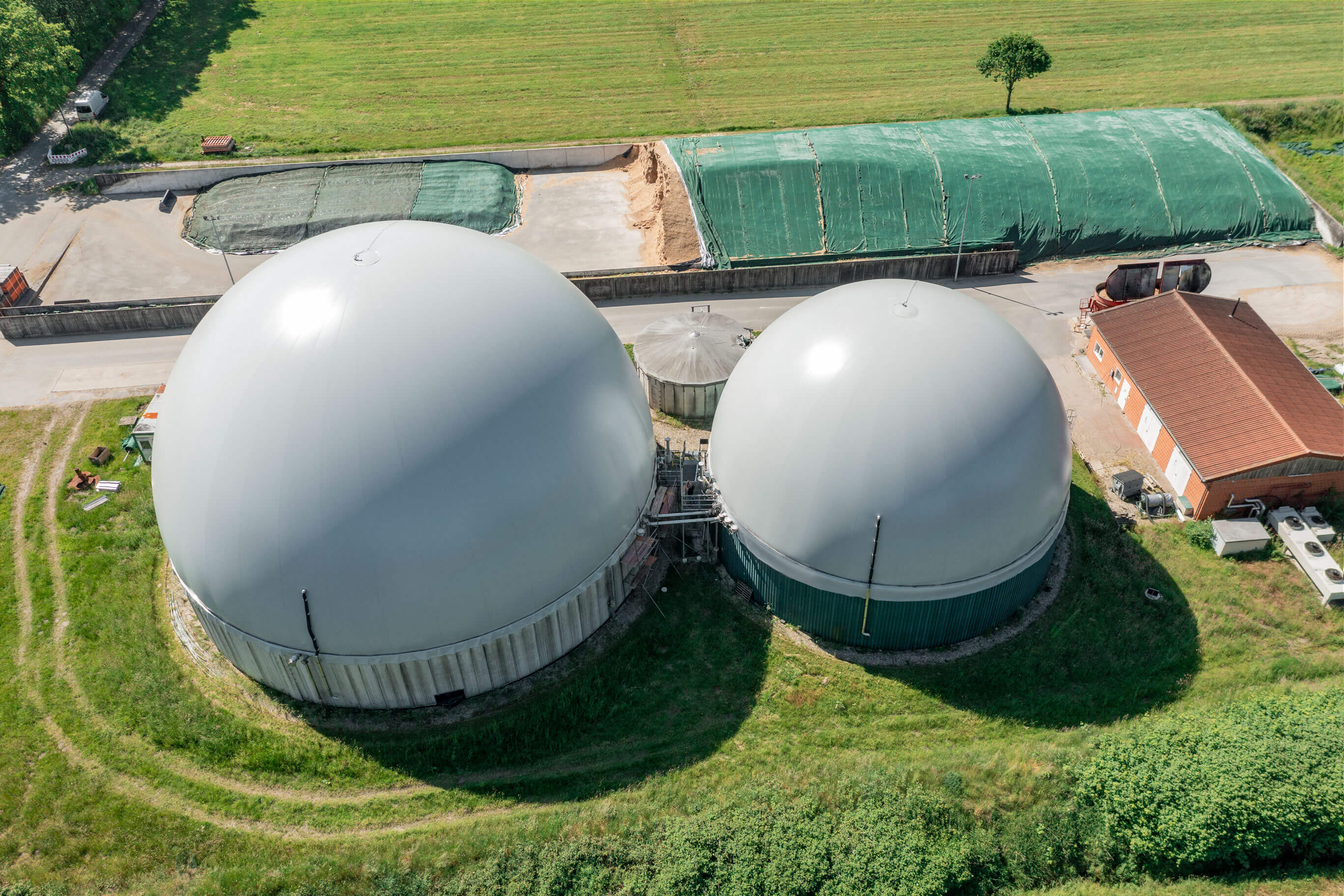

Doppelmembrangasspeicher, Cogatec, Durchmesser 22,50 m & 31 m, Volumina 2.450 m³ & 6.700 m³ — **Doppelmembrangasspeicher**
Steinhagen, DE
2 Dächer | Durchmesser 22,50 m & 31 m, Volumina von ca. 2.450 m³ & 6.700 m³

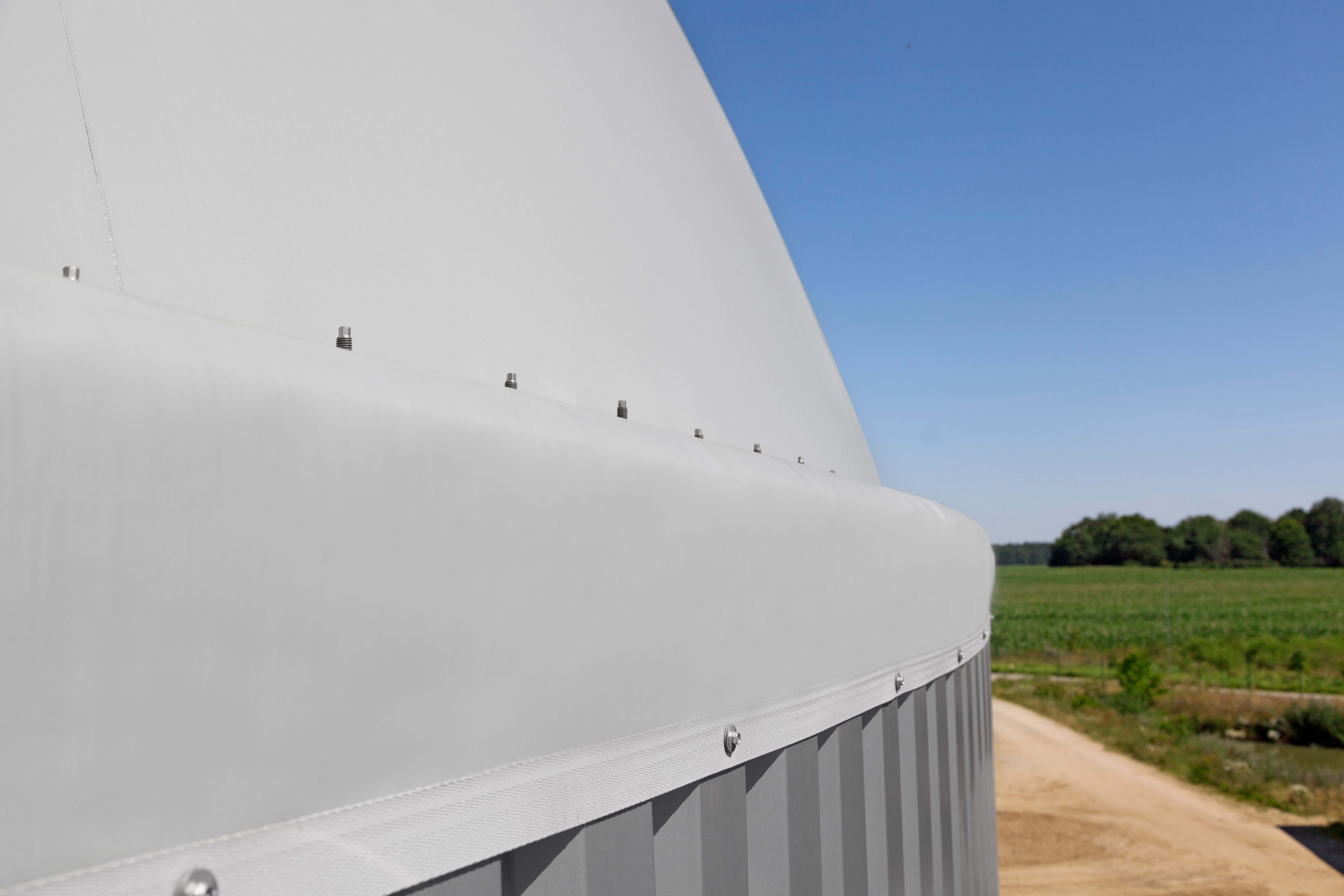

Verklemmung, Edelstahl-Klemmring, Behälterkrone, Cogatec Doppelmembrangasspeicher — **Doppelmembrangasspeicher**
Priborn, DE
Verklemmung mittels Edelstahl-Klemmring auf der Behälterkrone

Haben Sie Fragen?

Sie suchen schnelle Antworten auf die wichtigsten Fragen zu unseren Doppelmembrangasspeichern, Projekten oder Förderungen? Informieren Sie sich jetzt in unserem FAQ-Bereich! Wenn Sie die gesuchte Antwort dennoch nicht finden können, kontaktieren Sie uns einfach über unser Kontaktformular!

Welche Förderungen gibt es?

In verschiedenen Bundesländern werden Produkte zur Senkung von CO_²-Emissionen gefördert. Dazu zählen z. B. auch Emissionsschutzdächer zur Abdeckung von Güllebehältern. Wir beraten Sie gerne über die aktuell laufenden Förderungen. Rufen Sie uns einfach an oder nutzen Sie das Kontaktformular.

Wird die TRAS 120 beachtet?

Ja, unser Doppelmembrangasspeicher ist TRAS konform. Insbesondere das Zusammenspiel vieler Einzelkomponenten einer Anlage muss ganzheitlich betrachtet werden, um einen sicheren Anlagenbetrieb zu gewährleisten. Unser Membrandach hält daher alle sicherheitstechnischen Anforderungen an Biogasanlagen ein.

Wird ein System zur Energieeinsparung angeboten?

Wir bieten Ihnen diverse Möglichkeiten, Ihr Dachsystem möglichst energieeffizient auszuführen. Kontaktieren Sie uns gerne direkt oder über unser Kontaktformular.

Können Referenzprojekte besichtigt werden?

Wir haben bereits eine Vielzahl an Projekten in der DACH-Region, aber auch in weiteren Ländern, umgesetzt. Kontaktieren Sie uns gerne, um die genauen Details für eine Besichtigung eines Referenzprojektes in Ihrer Nähe abzustimmen.

Was kostet der Doppelmembrangasspeicher?

Eine pauschale Preisangabe ist schwer, ohne das Projekt genau zu kennen. Füllen Sie gerne das Kontaktformular aus und wir koordinieren einen Vor-Ort-Termin mit Ihnen, um alle Einzelheiten zu besprechen und ein unverbindliches Angebot abzugeben.

Welche Gewebetypen werden angeboten?

Wir verwenden für unsere Doppelmembrangasspeicher die Gewebetypen II, III, IV, V. Sie werden in den Farbvarianten Moosgrün und Hellgrau angeboten.

Welches Material wird für die Komponenten verwendet?

Für Stahlkomponenten setzen wir auf anwendungsspezifischen Edelstahl (V2A und V4A). Dies führt zu einer hohen Widerstandsfähigkeit gegen Korrosion.

Kann die Holzbalkenkonstruktion wiederverwendet werden?

Ob Ihre vorhandene Holzbalkenkonstruktion wiederverwendet werden kann, hängt immer vom Zustand der Holzbalken ab. In den meisten Fällen ist dies möglich. Nachdem sich unser Außendienst einen Überblick verschafft hat, können wir Sie über die weitere Vorgehensweise beraten.

Kann der Klemmschlauch wiederverwendet werden?

Ja, die Wiederverwendung ist möglich. Anstelle des Klemmschlauchs empfehlen wir Ihnen unser Klemmschienensystem zur Verankerung der Membranen. Durch den Einsatz der Schienen wird die Betriebssicherheit im Vergleich zu einem Klemmschlauch erhöht.

Ist die vorhandene Stütze wiederverwendbar?

Je nach Zustand der Mittelstütze ist eine Wiederverwendung möglich. Der Mittelstützenkopf von HUESKER ist an alle marktüblichen Stützen anpassbar, sodass die vorhandene Stütze weitergenutzt werden kann.
