Incomat® Betonmatten
Das geosynthetische Betonmattesystem für den Wasserbau
Incomat steht seit Jahrzehnten für zuverlässigen Erosionsschutz und verlässliche Oberflächenabdichtungen im Wasserbau. Das innovative System kombiniert die Flexibilität von Geotextilien mit der Widerstandskraft von Beton, eine perfekte Symbiose aus Technik und Funktionalität.
Die geosynthetischen Betonmatten bestehen aus zwei hochfesten Gewebelagen, die vor Ort mit fließfähigem Beton verfüllt werden. So entsteht eine stabile, anpassungsfähige Schutzschicht, die sich ideal an komplexe Geländeformen anschmiegt – sowohl über als auch unter Wasser.
Dank stetiger Weiterentwicklung bietet Incomat heute Lösungen für Böschungen, Sohlen, Kanäle, Küstenbereiche und viele weitere anspruchsvolle Anwendungsbereiche. Die optimierte Materialstruktur unserer Betonmatten reduziert den Flächenschrumpf signifikant und senkt den Materialbedarf zur Flächenabdeckung um bis zu 35 % im Vergleich zu herkömmlichen Lösungen und das umweltfreundlich, wirtschaftlich und technisch geprüft.
Lernen Sie unsere starke Incomat Produktfamilie kennen. Vielseitig einsetzbar, bewährt in der Praxis und bereit für Ihre Herausforderungen im Wasserbau!
Geringere CO2-Emissionen
als bei konventionellen Bauweisen
Abgestimmtes System
für höchste Effizienz
Keine Schalungsarbeiten
erforderlich
Unterwassereinbau
von Beton
Incomat - Eine starke Produktfamilie
Incomat Standard
Der Stand der Technik für Oberflächenabdichtungen und Erosionsschutz aus Beton
Dort, wo ein konstanter Betonquerschnitt oder eine impermeable Betonmatte für den Erosionsschutz oder die Abdichtung zum Einsatz kommen, ist Incomat Standard die erste Wahl. Durch die einzigartige Fertigungsweise mit vertikal angeordneten Stegbändern wird eine weltweit nicht wieder erreichte Formstabilität der geotextilen Hülle erzielt. Die Formstabilität der Hülle ermöglicht auch bei erschwerten Einbaubedingungen – unebene Untergründe oder auch Unterwasserinstallationen – einen konstanten Betonquerschnitt. Dieses adaptive Verhalten macht die Betonmatte zum überlegenen System im Vergleich zu allen herkömmlichen Betonbauweisen. Dank individueller Konfektionsmöglichkeiten lässt sich die Matte auch an Durchdringungen und anspruchsvolle Geometrien anpassen.
Incomat Standard ermöglicht die Installation einer Betondichtung unter Wasser und auf steilen Böschungen. Durch die zusätzliche Erosionsschutzfunktion ist Incomat Standard das optimale Produkt für Kanalsanierungen und Beckenauskleidungen, da Schutzlagen oder mehrschichtige Systemaufbauten überflüssig werden. Zudem eignet sich die Betonmatte ideal für die Hafensohlsicherung im Bereich von Schiffsanlegern.
Vorteile und Merkmale
- Vertikal abgeordnete Stegbänder für größtmögliche Befüllhöhen
- Konstante Dicke auch bei unebenem Untergrund
- Geringe hydraulische Rauigkeit im Vergleich zu anderen Betonmatten
- Sehr geringer Befüllschrumpf liefert Anpassungsfähigkeit an komplizierte Geometrien
- Sehr gute Systemdichtigkeit erlaubt Anwendung als alleinige Abdichtung
Incomat Flex
Die permeable Kissenmatte mit Sollbruchstellen
Incomat Flex kommt überall dort zum Einsatz, wo die hydraulische Beanspruchung eine permeable Matte mit einem höheren Flächengewicht erfordert. Die Fertigungsweise beruht ebenso auf dem einzigartigen vertikalen Abstandshalterprinzip. Dadurch kann sie in einer Stärke von bis zu 56 cm produziert werden. Incomat Flex besteht aus zusammenhängenden Elementen („Kissen“), die durch Stege miteinander verbunden sind. Die Verjüngung im Bereich der Stege fungiert als Sollbruchstelle bzw. zur Rissbreitenkonzentration. Eingewebte Filterpunkte an den Eckpunkten der Kissen ermöglichen den Abbau hydrostatischer Drücke unterhalb des Deckwerks. Durch die verjüngten Verbindungsstege erlangt die Matte eine gewisse zweidimensionale Flexibilität im Falle von Setzungen im Untergrund oder im Fall der Unterspülung der Matte.
Vorteile und Merkmale
- Erosionsschutz bei starken hydraulischen Beanspruchungen
- Anpassungsfähigkeit bei Setzungen
- Vertikal angeordnete Stegbänder für größtmögliche Befüllhöhen
- Konstante Dicke auch bei unebenem Untergrund
- Abbau von Porenwasserüberdücken unterhalb der Betonmatte
Incomat Filterpunkt
Die permeable Betonmatte mit Filterpunkten

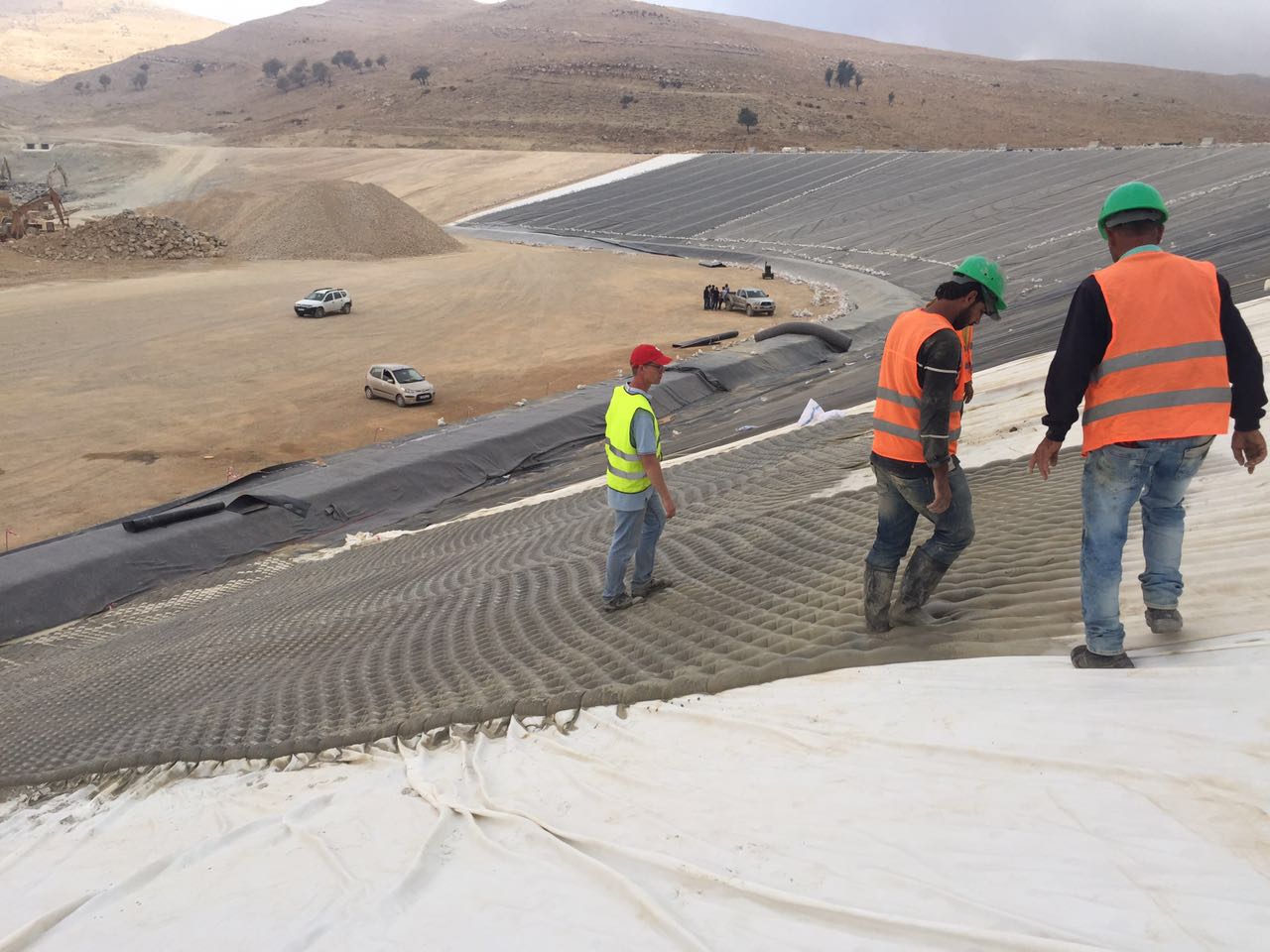

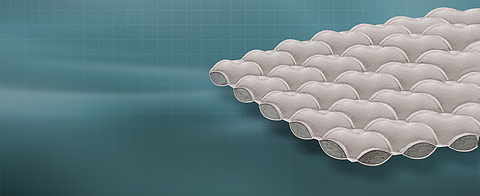

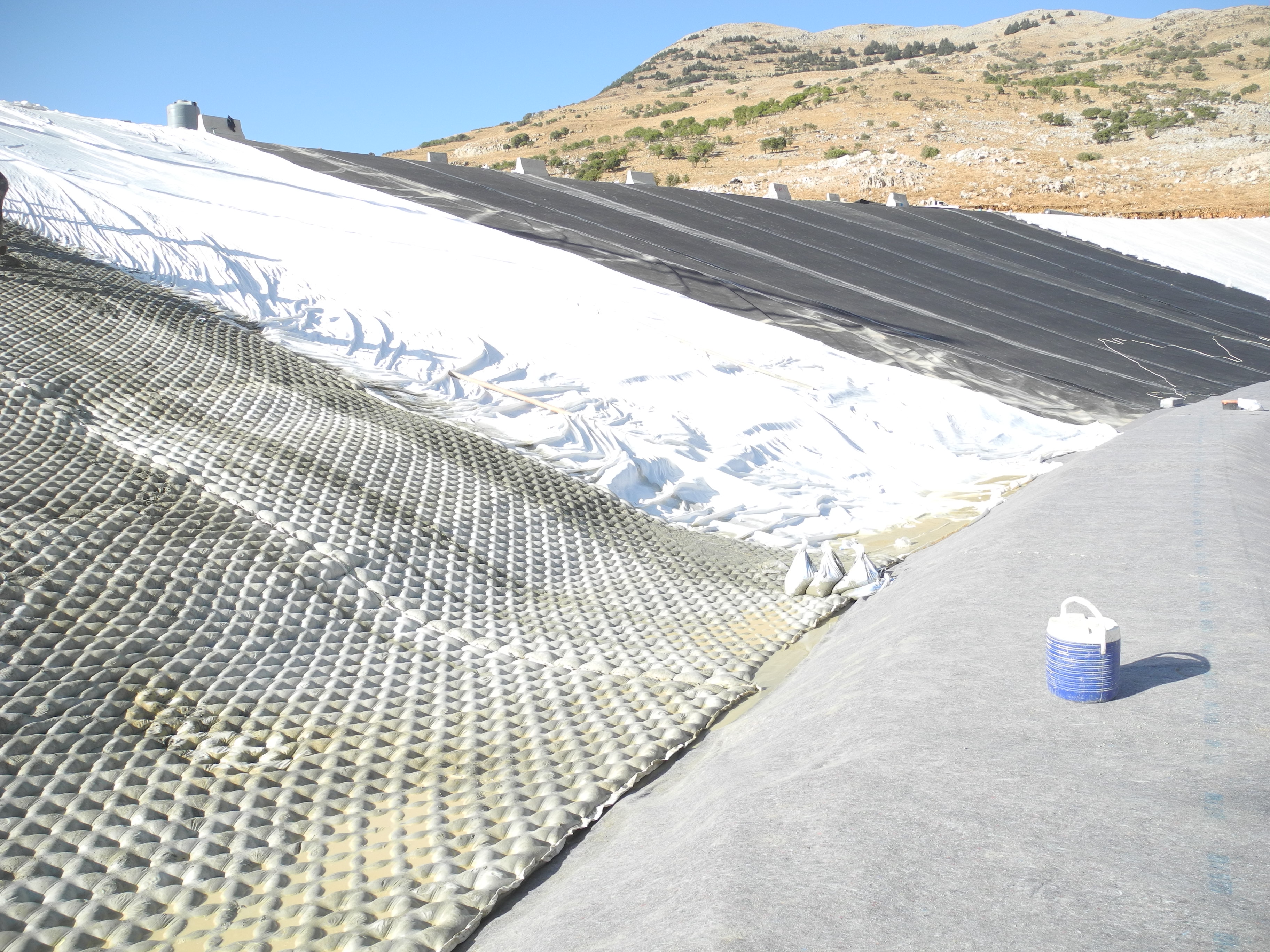

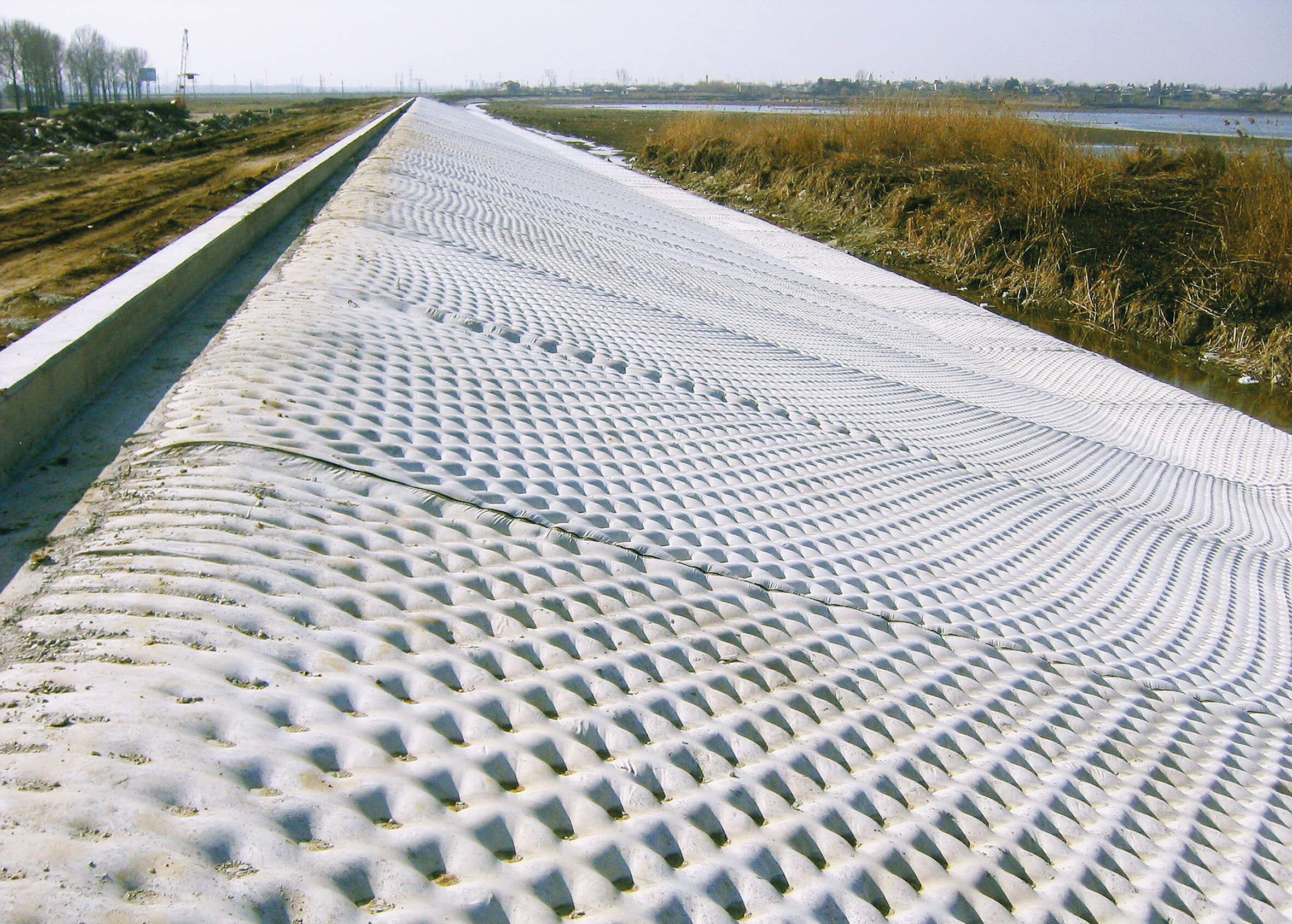

Die Incomat Filterpunkt Betonmatte ist die optimale Lösung für den Erosionsschutz bei geringeren hydraulischen Beanspruchungen und der Erfordernis einer wasserdurchlässigen Betonmatte. Die Matte besteht aus einem zweilagigen Gewebe. Der Verbund der beiden Gewebelagen wird durch regelmäßig angeordnete eingewebte Filterpunkte erzielt. Durch die In-situ-Befüllung der Matte mit Beton passt sie sich dem Untergrund an und verringert somit die Wahrscheinlichkeit von Hohlräumen unterhalb des Deckwerks.
In der Regel wird die Incomat Filterpunkt Betonmatte aufgrund der geringeren Kosten und der besseren Performance anstelle von Steinschüttungen, Setzsteindeckwerken oder herkömmlichen Betonplatten eingesetzt. Incomat Filterpunkt bildet im Verbund mit Beton ein hocheffizientes und effektives permeables Deckwerk, das bei geringen hydraulischen Beanspruchungen auf tragfähigem Untergrund eingesetzt werden kann.
Vorteile und Merkmale
- Regelmäßig über die Fläche verteilte Filterpunkte
- Erosionsschutz bei stehenden Gewässern oder oberhalb der permanenten Wasserspiegellage
- Abbau von Porenwasserüberdrücken unterhalb der Betonmatte
- Wirtschaftlicher als Steinschüttungen, Setzsteindeckwerke oder Betonplatten
- Einsatz auch als Schutzlage und Ballastierung von Kunststoffdichtungsbahnen
- Unterschiedliche Betondicken durch Modifizierung des Filterpunktrasters möglich
Incomat Crib
Die begrünbare Betonmatte für den Erosionsschutz
Incomat Crib besteht aus einem röhrenförmigen Gitterraster. Die Zwischenräume dieses Systems werden nicht mit Beton verfüllt. Die rechteckigen Aussparungen fungieren nach Verfüllung mit Beton als großflächige Filterpunkte. Alternativ können die ausgesparten Bereiche mit Boden verfüllt und nachträglich begrünt werden.
Der Haupteinsatzbereich dieser röhrenartig profilierten Matte liegt in der Sicherung überströmbarer Dammbereiche und zur Auskleidung von Hochwasserentlastungsanlagen. Nach der Begrünung bildet Incomat Crib einen ansprechenden und ökologisch optimierten Erosionsschutz.
Vorteile und Merkmale
- Erosionsschutz bei stehenden Gewässern oder oberhalb der permanenten Wasserspiegellage
- Ökologisch verträglicher Erosionsschutz
- Großformatige Begrünungs- bzw. Filterflächen
- Erprobt für Überströmstrecken
- Wissenschaftlich nachgewiesener Erosionsschutz von Überströmstrecken
- Hervorragende Einpassung ins Landschaftsbild durch Begrünungsmöglichkeit
- Kein Versagen des Einzelsteins möglich im Vergleich zu Wasserbausteinschüttungen
Incomat Pipeline Cover
Pipelineschutzsystem für Auftriebssicherung und Schutz vor äußeren Einwirkungen
Incomat Pipeline Cover (IPC) kann überall dort zum Einsatz kommen, wo der Schutz einer Rohrleitung vor mechanischen Einwirkungen oder eine Auftriebssicherung erforderlich ist. Im Gegensatz zur Herstellung der Betonummantelung mit konventioneller Schalungstechnik gestaltet sich die Ausführung mit dem IPC System schnell und effizient. Durch die werksseitige Vorkonfektion der geotextilen Schalung entfallen aufwendige Schalungsarbeiten vor Ort. Des Weiteren wird durch die schnelle Montage der maßgeschneiderten Elemente und den optimierten Betoniervorgang ein schneller Baufortschritt ermöglicht. Rohrkrümmungen oder unterschiedliche Rohrdurchmesser lassen sich bei entsprechender Vorplanung und Konfektion problemlos ummanteln.
Vorteile und Merkmale
- Mechanischer Schutz und Auftriebssicherung
- Keine Betonschalungsarbeiten auf der Baustelle
- Passgenaue werkseitige Vorkonfektion
- Unproblematischer Einbau bei Bögen
- Betonierabschnitte bis zu 5 m Länge
- Befüllung eines IPCs in unter 10 Minuten
- Zertifizierung: Keine Beeinträchtigung des kathodischen Korrosionsschutzes
Incomat jetzt auch als bioLine!
Nachhaltiger Erosions- und Pipelineschutz
Incomat bio ist die Betonmatte aus 100 % natürlichen Rohstoffen, entwickelt für ökologisch sensible Bauprojekte im Wasser- und Rohrleitungsbau. Durch die vorkonfektionierten Panels entfallen aufwendige Schalungsarbeiten und die zügige Befüllung sorgt für einen schnellen Baufortschritt – ganz ohne Kompromisse bei Qualität und Nachhaltigkeit.
VideoCast | Geosynthetische Betonmatte
Innovative Oberflächenabdichtungen und Erosionsschutz
Beim Besuch dieser Plattform verarbeitet der Anbieter Daten von Ihnen. Weitere Informationen dazu finden Sie in der Datenschutzerklärung von YouTube bzw. Google.
Einfaches Installationsprinzip
Vorbereitung des Planums
Ausbreiten der Panels
Befüllung der Panels mit fließfähigem Beton/Mörtel
